Шкаф для измерителя скорости

Краткое описание

Шкаф представляет собой уличный шкаф с классом защиты IP65 для установки лазерной камеры измерения скорости и обеспечивает защиту от экстремальных температур (-20°C до +50°C) и погодных условий. Шкаф содержит подвижный кронштейн лазерной камеры измерения скорости, несколько микровыключателей, розетку для оборудования, вытяжной вентилятор, регулятор температуры и освещение, один двухполюсный выключатель утечки.

Общие показатели

2.1 IP-КОД: IP65 (пыленепроницаемый и водостойкий)

2.2 Диапазон рабочих температур: от -20°C до +50°C.

Конструкция

3.1.Корпус

3.1.1 Материал: AISI 304

Материал: Корпус изготовлен из нержавеющей стали AISI 304 методом электростатического напыления.

3.1.2 Устойчив к перепадам температур, солнечному свету и ультрафиолетовому излучению.

3.2 Крышка и дверца, экранное окно

3.2.1 Оснащен влагонепроницаемыми и пыленепроницаемыми прокладками.

3.2.2 Коррозионностойкие застежки, которые можно заблокировать.

3.2.3 Изготовлен из специального стекла, которое не препятствует прохождению лазерного луча.

3.2.4. Легко заменяется на месте.

3.3 Угол наклона коробки можно регулировать вручную.

Внутренняя часть шкафа.

4.1 В шкафу имеется 2-контактный выключатель утечки

4.2 Набор розеток для подключения лазерной камеры и вытяжного вентилятора.

4.3 вытяжной вентилятор-IP65

4.3.1 размер: 150x150x50 мм

4.3.2 Электропитание: 230 В переменного тока ± 15% 50/60 Гц

4.3.3 Расход воздуха: 200 куб. футов в час

4.4 Регулятор температуры

4.4.1 Диапазон регулирования температуры: от -30 °C до +70 °C

4.5 Прожектор

4.5.1 Шкаф оборудован магнитным выключателем дверцы освещения. При открытии дверцы освещение включается, что облегчает обслуживание и установку оборудования.

4.6 Защита от влаги и пыли в соответствии со стандартами электробезопасности.

Установка

5.1 Устройство, которое может вращать шкаф вокруг

оси для регулировки видимости дороги.

5.2 Усиление защиты для предотвращения человеческих и

механических повреждений.

5.3 Устойчивость к вибрации и механическим воздействиям.

Охлаждение

6.1 Встроенные активные компоненты охлаждения для поддержания

оптимальной температуры внутри шкафа.

6.2 Компоненты вентиляторного охлаждения, соответствующие стандартам IP65.

Стандарты производства

7.1 Стандарт: Соответствует стандарту IP65, может

предотвращать колебания температуры.

7.2 Сборка: Простота обслуживания и замены компонентов.

7.3 Тестирование: Герметичность, термостойкость и механическая

прочность.

Документ

8.1 Инструкции по эксплуатации: Подробные инструкции по установке,

эксплуатации и обслуживанию.

Обслуживание

9.1.1 Все компании и частные лица, которые покупают или используют продукцию нашей компании, могут воспользоваться нашим послепродажным обслуживанием.

9.1.2 Не менее 1 года с даты изготовления данного продукта, включая ремонт и замену неисправных компонентов.

9.1.3 Если продукт поврежден из-за неправильного использования, тестирования, самостоятельной разборки, неправильной установки, внезапных изменений внешнего электропитания или случайных ударов молнии, наша компания предоставит платные услуги по устранению серьезных

повреждений переключателей, защиты от утечек, вентиляторов и т. д.

Упаковка

10.1 Упаковка, предотвращающая повреждения при транспортировке.

10.2 Упаковка, соответствующая экспортным стандартам.

Внешний вид и вес

11.1 Внешний размер (мм): (высота) 1750 *(ширина) 300 *(глубина) 350;

11.2 Вес: приблизительно 45 кг.

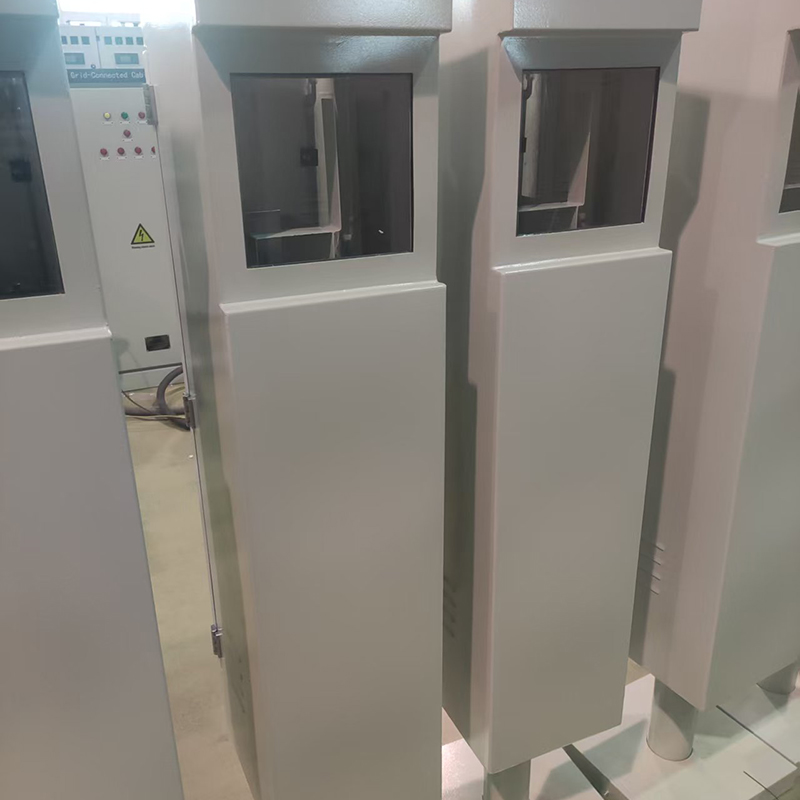

Вид спереди

Вертикальный вид (размер основания: 400 мм*400 мм)

Задний вид

вытяжной вентилятор

Вид сбоку
